本機是一臺1500噸四柱液壓機，是客戶定制機型，主要用于拉伸輪船發動機罩成型工藝，也稱1500噸輪船發動機罩拉伸液壓機，型號為YQ32-1500T，公稱壓力為15000KN，是一款大型液壓機設備，機身采用三梁四柱式結構，配備壓邊缸，防止拉伸過程中材料起皺，確保發動機罩表面質量。

1500噸四柱液壓機采用四柱式結構，由機架、油缸、液壓系統和電氣系統部件組成。機身采用優質鋼材焊接而成，具有高強度和穩定性。液壓系統采用插裝閥集成系統，減少了泄露點，動作可靠，使用壽命長。采用伺服PLC控制系統，能夠實現精確的拉伸力、壓邊力和拉伸速度的調節，滿足不同材料和工藝的需求。

1500噸輪船發動機罩拉伸液壓機

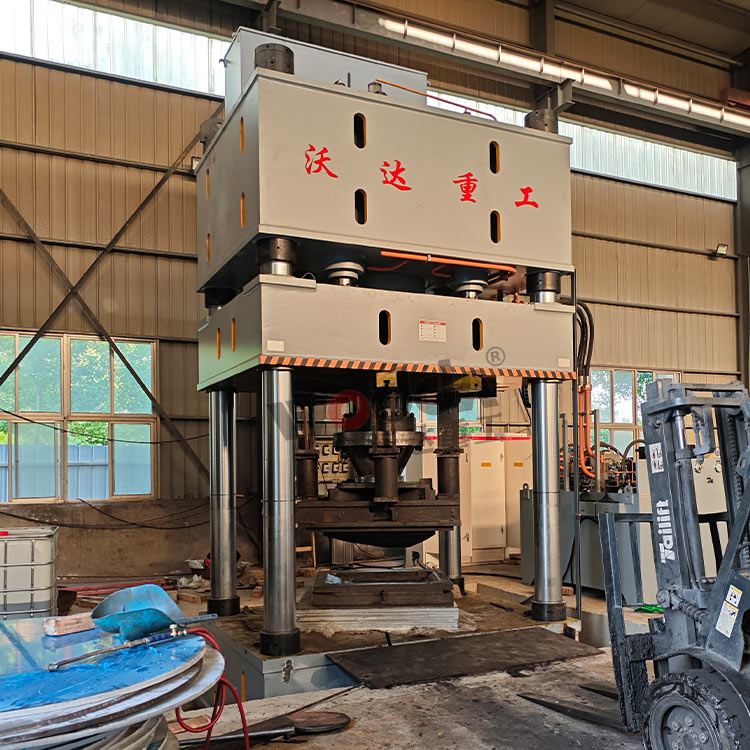

1500噸四柱液壓機試機

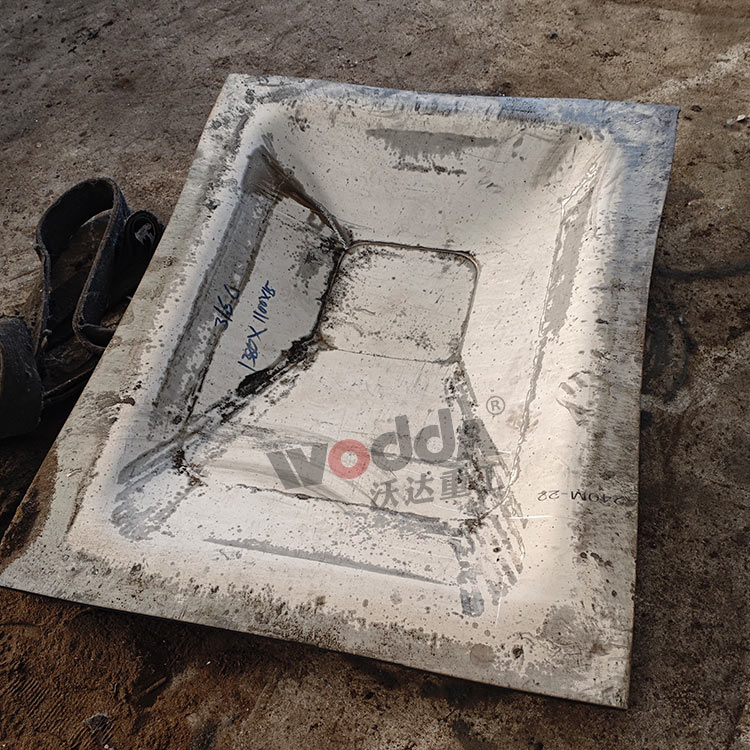

輪船發動機罩拉伸件

結構特點

三梁四柱結構：1500噸輪船發動機罩拉伸液壓機機身采用三梁四柱結構，受力件經過優化設計，外形美觀且經濟適用。這種結構提高了設備的穩定性和剛性，延長了使用壽命。

優質材料：上滑梁、滑塊以及工作臺通常采用優質鋼板焊接而成，經過振動時效處理消除內應力；立柱則選用優質鋼材，表面進行淬火和鍍硬鉻處理，以提高耐磨性和抗腐蝕性。

液壓系統：1500噸輪船發動機罩拉伸液壓機液壓系統采用集成式插裝閥控制，動作靈敏可靠且無滲漏。采用PLC可編程控制電氣系統，設有獨立移動按鈕站，操作方便。

安全性能：設備設有液壓安全回路和滑塊上死點鎖緊機構，確保在加工過程中的安全性。

應用領域

1500噸四柱液壓機廣泛應用于制造業的各個領域，包括但不限于：

金屬板材拉伸成型：如不銹鋼水箱板、不銹鋼水槽、錨桿托盤、封頭拉伸等。

復合材料模壓成型：如BMC復合材料豬食槽的模壓成型。

汽車零部件制造：汽車覆蓋件、波紋板拉伸等工藝。

其他工件加工：如高強度鋼板的彎曲、拉伸成形等壓制工藝。

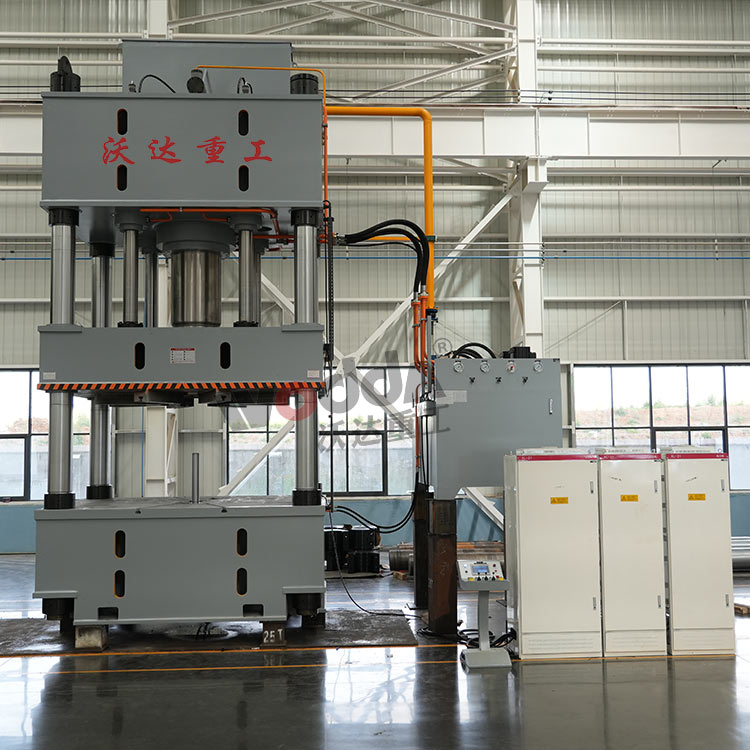

1500噸四柱液壓機車間實物

技術參數：

設備型號：YQ32-1400T

公稱壓力：14000KN

系統壓力：25Mpa

滑塊行程：1200mm

最大凈空距：2100mm

臺面尺寸：2550*2400mm

注：以上參數僅供參考，機器實際參數請以山東沃達重工史經理18963222388（微信同號）技術方案為準。

可選配附件：

移動工作臺；

沖裁緩沖裝置；

光電保護裝置；

行程、壓力、速度數顯、數控裝置；

觸摸式工業顯示屏；

液壓系統加熱、冷卻裝置；

打料裝置；

滑塊安全栓；

模具加熱及溫控裝置；

PLC可編程控制器；
