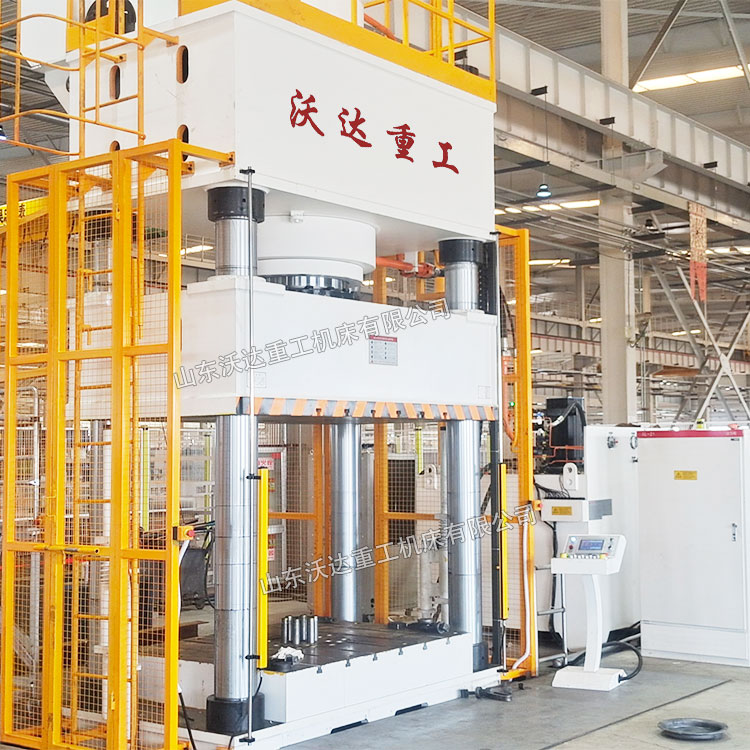

1000噸四柱液壓機是一種利用液體來傳遞壓力以實現各種工藝的液壓機設備，可用于金屬材料的拉伸、翻邊、彎曲成型等工藝，也可用于非金屬材料的壓制等工藝。本機是客戶定制機型，主要用于儀表閥門膜蓋的拉伸成型工藝，采用三梁四柱液壓機結構，配置液壓墊、伺服PLC控制系統等，具有快速、應用范圍靈活、可靠性高、經濟適用等特點。此外，設備還配備了觸摸式工業顯示屏等先進設備，使得操作更加直觀、便捷。

工作原理

1000噸四柱液壓機的工作原理是利用模具將平板毛坯成形為開口空心零件。在拉伸成型加工中，液壓墊裝置起到緩沖作用，同時配合上、下液壓墊使用，可以提高拉伸件的產品質量，降低廢品率。伺服電機作為補助馬達間接變速裝置，可使控制速度、位置精度非常準確，實現高效、精準的拉伸操作。

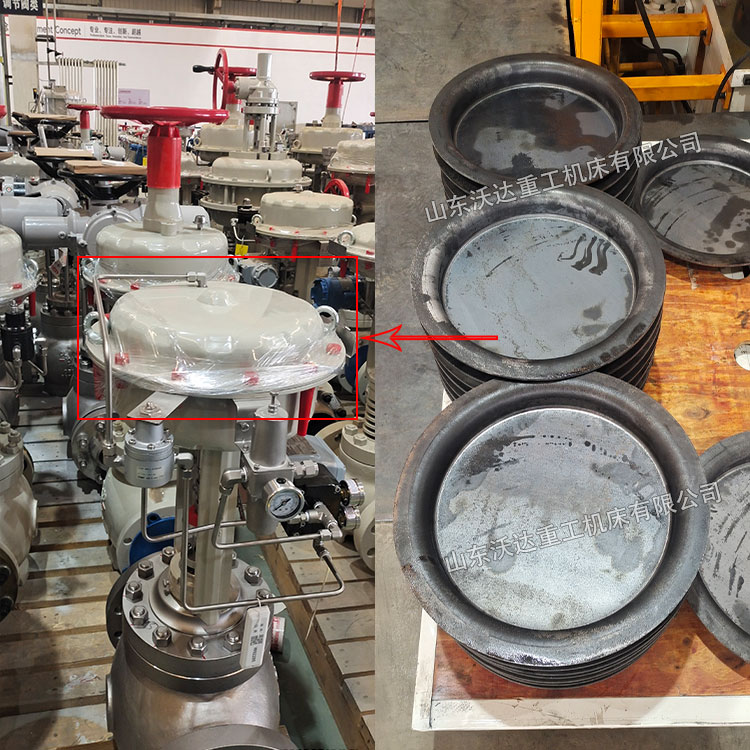

1000噸儀表閥門膜蓋拉伸液壓機客戶現場反饋：

組成結構

主機：主機部分包括機身、主缸、限程裝置等關鍵部件。機身由上梁、滑梁、工作臺、液壓墊板、頂桿、油缸、立柱、充液箱、限位機構等組成。

液壓系統：采用伺服系統控制，拉伸壓力、速度和位移精度好控制，保證拉伸出來的產品高度一致。

控制系統：帶PLC可編程控制器和觸摸屏，可以直觀查看一些數據并方便及時作出調整。操作按鈕集成在一個可移動的按鈕操作臺上，在一定的距離范圍內可隨意移動其位置，方便操作。

液壓墊裝置：設備在工作臺下面增加了一個液壓墊裝置，即多頂出機構。根據產品的大小，在工作臺上均勻分布一些頂出桿，液壓墊頂桿的擺放形狀與產品形狀一致，以確保拉伸出來的產品形狀一致。

功能特點

1.工作壓力與速度調節：

工作壓力和壓制速度均可在規定范圍內進行調整，以滿足不同工藝需求。

2.定壓與定程成型工藝：

可實現定壓和定程兩種成型工藝，具有保壓延時功能，延時時間可調。

3.操作模式多樣：

支持調整、手動及半自動三種操作方式，便于根據加工要求選擇合適的操作模式。

4.自動化控制系統：

可配置工業觸屏式PLC控制系統，實現機器的自動化運行，節省人力，提高生產效率。

應用領域

1000噸四柱液壓機廣泛應用于汽車鈑金件的生產制造，如汽車車身覆蓋件、汽車制動片、汽車油箱、汽車底盤、汽車橋殼、汽車保險杠、汽車輪輻等部件的拉伸成型。此外，該設備還可用于金屬材料的翻邊、彎曲成型等工藝，以及非金屬材料的壓制等工藝。
